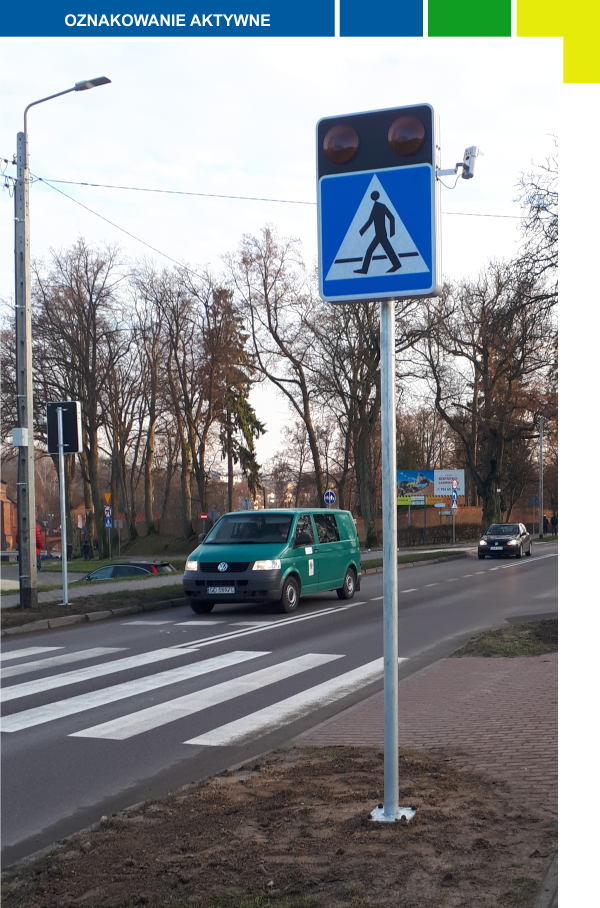

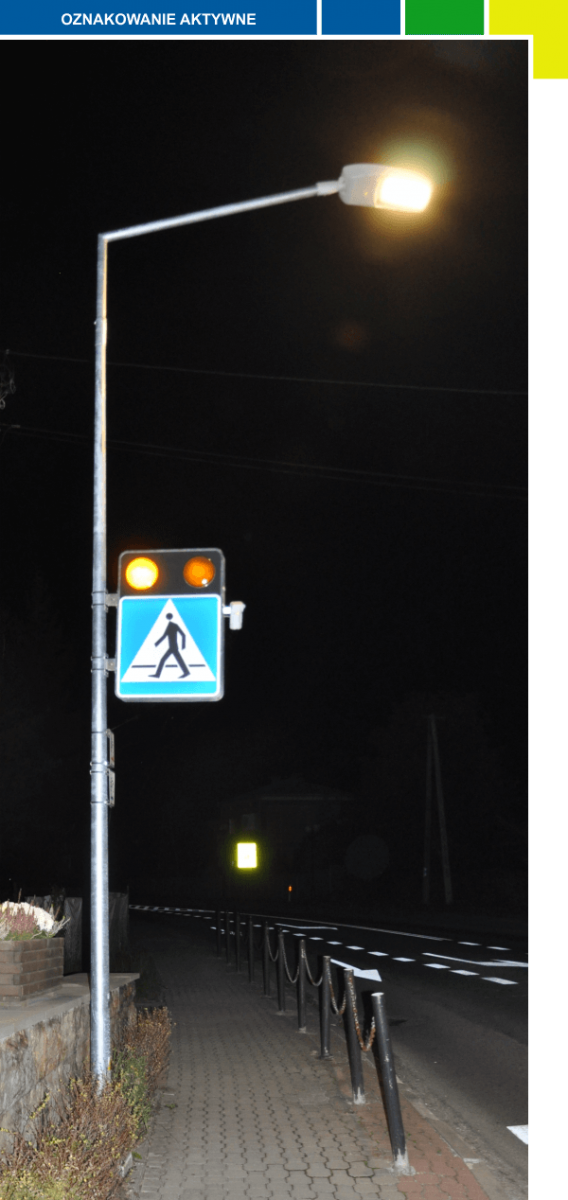

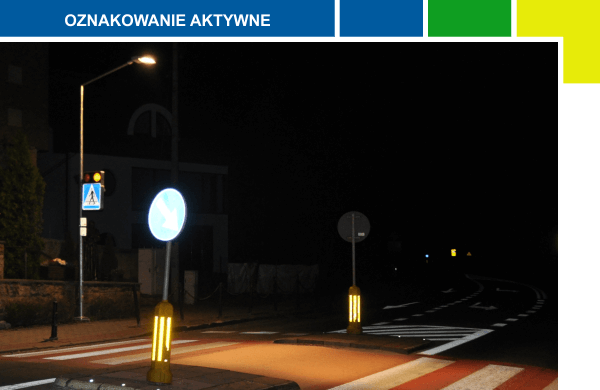

Aktywne oznakowanie przeznaczone jest do oznaczania przejścia dla pieszych w miejscach szczególnie niebezpiecznych. Zadaniem jego jest w sposób aktywny ostrzeganie kierowców o zbliżaniu się do przejścia, w momencie kiedy pieszy znajduje się w jego rejonie. Zestaw składa się z dwóch kompletów znaków, które przystosowane są do sterowania oświetleniem ulicznym w rejonie przejścia dla pieszych. Sterowanie ma za zadanie załączenie dodatkowego oświetlenia przejścia dla pieszych lub zmianę natężenia oświetlenia. Sygnalizatory ostrzegawcze i sterowanie oświetleniem załączane jest przez detektory obecności pieszego, a synchronizacja między znakami odbywa się drogą radiową. Dzięki dobraniu odpowiednich źródeł światła oraz zastosowaniu układów optycznych znak jest doskonale widoczny nawet w trudnych warunkach, a jednocześnie nie powoduje olśnienia kierujących pojazdami.

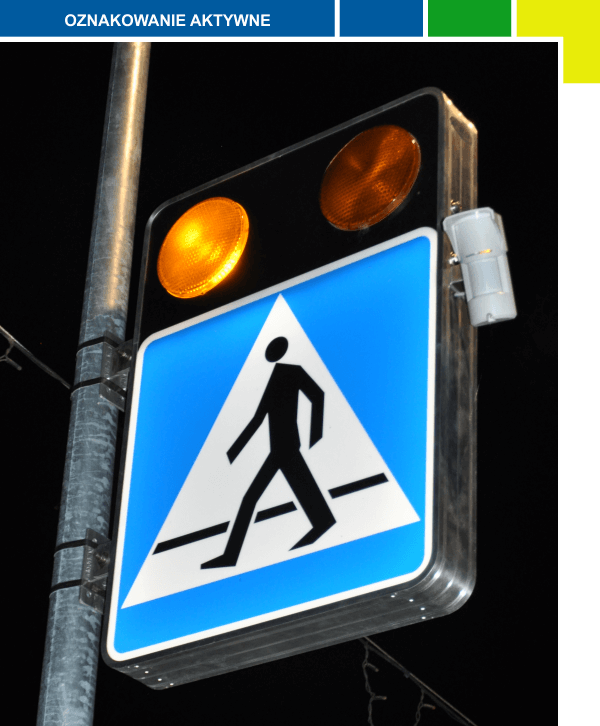

Lico znaku wykonane jest z płyty poliwęglanowej o grubości 3mm, pokryte transparentną folią lub farbą, która umożliwia przepuszczanie wewnętrznego oświetlenia. Podświetlenie wnętrza znaku wykorzystuje źródła światła typu LED, które zapewniają równomierne podświetlenie całej płaszczyzny.
Właściwości funkcjonalne znaku i układu sterowania
- Wbudowany czujnik oświetlenia zewnętrznego.
- Sterowanie oświetleniem ulicznym przy pomocy styków przekaźnika
- Czujnik obecności pieszego
Na życzenie klienta znak może zostać dopasowany do indywidualnych potrzeb i wymagań.
Zasada działania:
- W stanie czuwania (oczekiwania na zgłoszenie pieszego) lampy oświetlenia ulicznego oświetlają przejście z obniżoną mocą zależną od zastosowanych lamp oświetlenia.
- Wykrycie obecności pieszego w polu widzenia jednego z czujników ruchu powoduje uruchomienie sygnalizacji ostrzegawczej i automatyczne zwiększenie mocy oświetlenia przejścia dla pieszych.Informacja o wykryciu obecności pieszego przekazywana jest drogą radiową.
- Opuszczenie przez pieszego strefy działania czujników obecności powoduje wyłączenie sygnalizacji ostrzegawczej i obniżenie mocy lamp oświetlenia ulicznego.
Dane techniczne:
| Wymiary gabarytowe bez uchwytu | 600 × 900 × 100 mm |
| Napięcie zasilania | 12VDC lub 230 VAC |
| Średni pobór mocy | ok. 15 W |
| Podświetlanie znaku | LED |
| Czujnik obecności pieszego | Detektor podczerwieni z detektorem mikrofalowym |

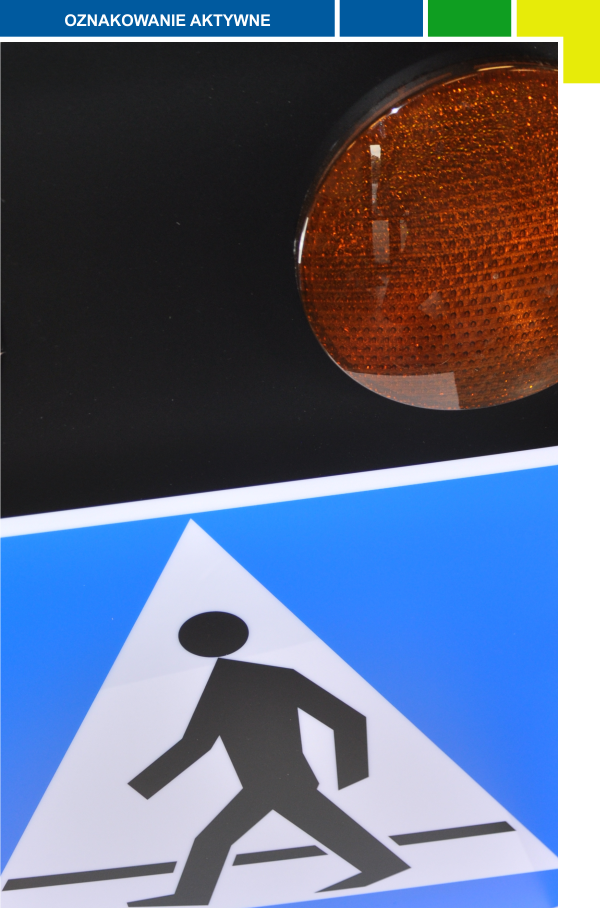

| Sygnalizator ostrzegawczy LED | fi200 z soczewką Frasnela |
| Masa | 11 kg |
